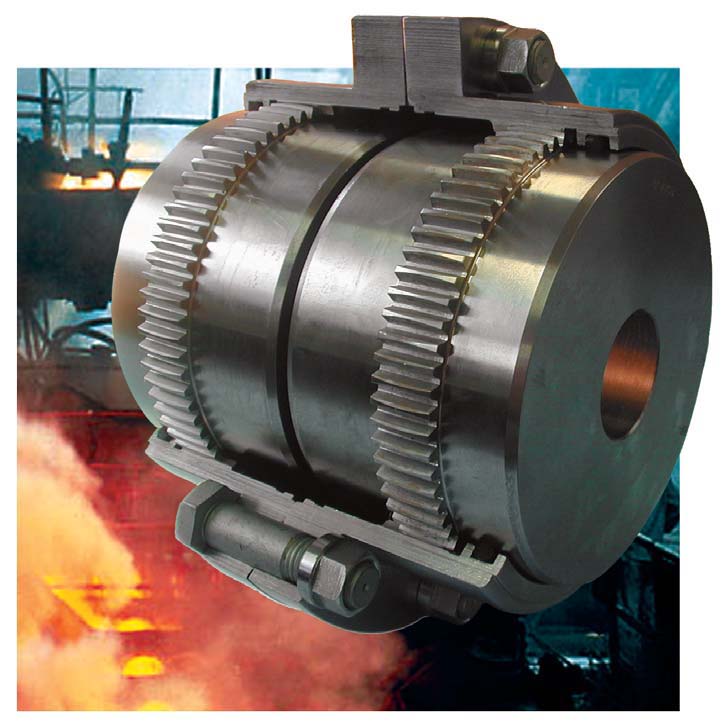

El acople flexible ESFEROFLEX® a engranajes dentados doblemente curvos (CROWING TOOTH) tiene la particularidad de admitir y compensar eficientemente desalineamientos de tipo angular, paralela y moviemiento axial, tansmitiendo elevados torques en dimensiones muy compactas.
Esta particular característica de diseño permite desalineamientos angulares de hasta 1½º por cada mitad del acople, manteniendo un funcionamiento suave y parejo, con velocidad angular constante.
|
.jpg) |
 |
Los valores de desplazamiento axial admisibles en el diseño normal pueden aumentarse aun mas en diseños especiales a pedido.
La construcción Standard se realiza en acero SAE-1045 pudiendo utilizarse también aceros aleados, bonificados y nitrurados para lograr así una mayor resistencia y duración del acople.
|
|
Los valores de torque admisibles van desde 1,220 NMt. a 136,400 NMt. y potencias a 100 RPM desde 18 HP a 1,971 HP, con velocidades máximas en el modelo mas pequeño de 8,100 RPM hasta 2,200 RPM en el modelo mas grande.
Los diámetros de ejes admisibles van desde los 49 MM. hasta los 274MM. |
|
|
| |
Los acoples son fabricados cumpliendo totalmente con los requerimientos de la norma A.G.M.A. 9008-800 2000 (revisión de A.G.M.A. 516.01) siendo por lo tanto intercambiables con las principales marcas mundiales que manufacturan bajo esas normas. (Tecnon®, Setear®, Kuplin®, Falk® serie GF, Falk® S 1000, Kop Flex® serie H, Lovejoy® Sier Bath®, Amerigear® Zurn®, Flender® Zin®, Renold® Gearflex DA®).
|
|
|
|
|
